本文将重点介绍上海卓岚485多主机通讯,支持的产品有:
ZLSN2043S,ZLSN3043S,ZLAN5143,ZLAN5143BI,ZLAN5143I,ZLAN5443D,ZLAN8303-7。
1.1项目背景随着工业物联网的推进,各行各业的485多主机通讯设备的数据都需要采集到平台。但是很多智能控制器,如PLC、变频器。都只有1个串口接口,没有多余的通讯接口让PLC、变频器数据推送到平台采集网关。RS485总线属于半双工接口,通信协议一般是轮训方式、如MODBUS通讯协议。在同一时刻,只能发数据或者收数据。那么,RS485做主站时,一条总线上只允许一个设备做主站,485多主机通讯设备使用总线方式轮训。根据这一特点,上海卓岚多串口服务器可以有效解决这个问题。
2.1技术指标常见的485多主机通讯设备种类繁多,图 1-1各个不同厂家的的PLC,水表,电表,温控器,IO控制器变送器等。
2.需求分析 2.1 485多主机通讯总线扩展需求
工业设备一般都是实时通讯,在接口扩展时,不能影响原有设备的正常通讯,不能影响设备生产工作。
2.2 采集协议需求485多主机通讯系统,对协议要求不高,只要是基于RS485总线的半双工通讯协议,都可以实现扩展,甚至是RS232接口的半双工通讯协议。如欧姆龙PLC通讯接口支持RS232接口,但是底层通讯协议为半双工的MODBUS通讯协议。
3.实现方案根据需求,需要满足两个基本需求1、设备支持485多主机通讯;2、支持多个RS485通讯接口,至少需要3路RS485接口,1路给到原始从站设备,1路给到原始主站设备,1路给到扩展的主站设备。

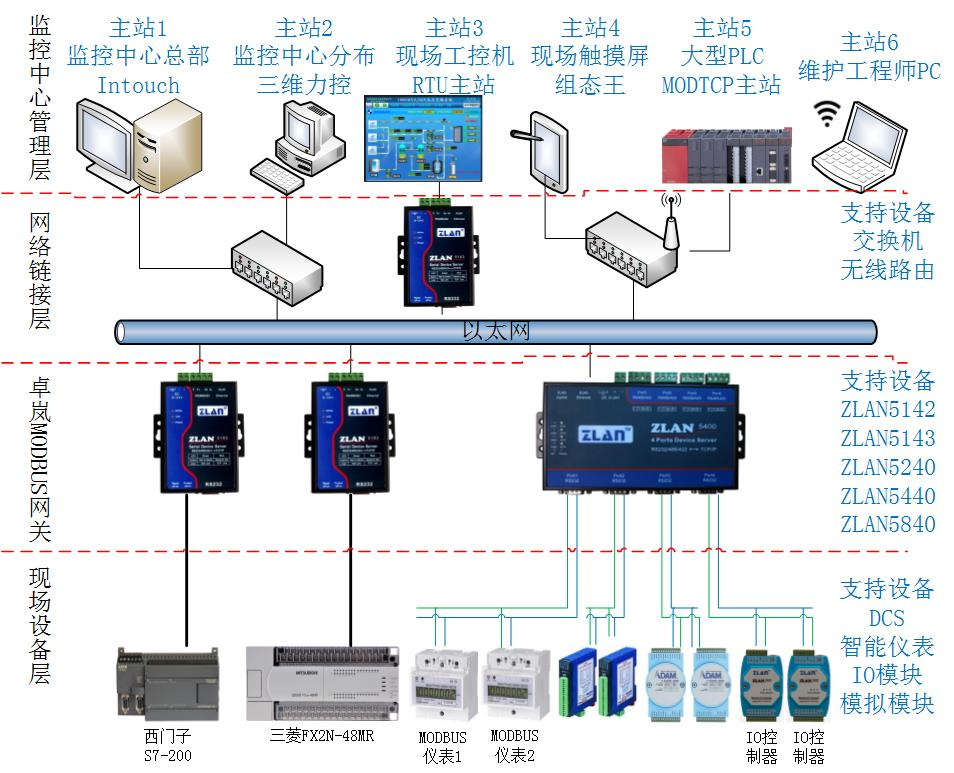

第一步,解决485多主机通讯,在通讯系统时,同时2多或者多台设备同时访问从设备,都能返回实时有效数据数据。如图 3-1所示,2台电脑,1个工控屏,通过上海卓岚多串口服务器同时采集RS485总线上的10个IO控制器。3个主机采集的数据互补冲突,都是原始数据。
第二步,解决RS485扩展问题。上海卓岚多串口服务器支持串口、网络之间的数据双向转换。既可以串口到网络,也可以网络到串口通讯。

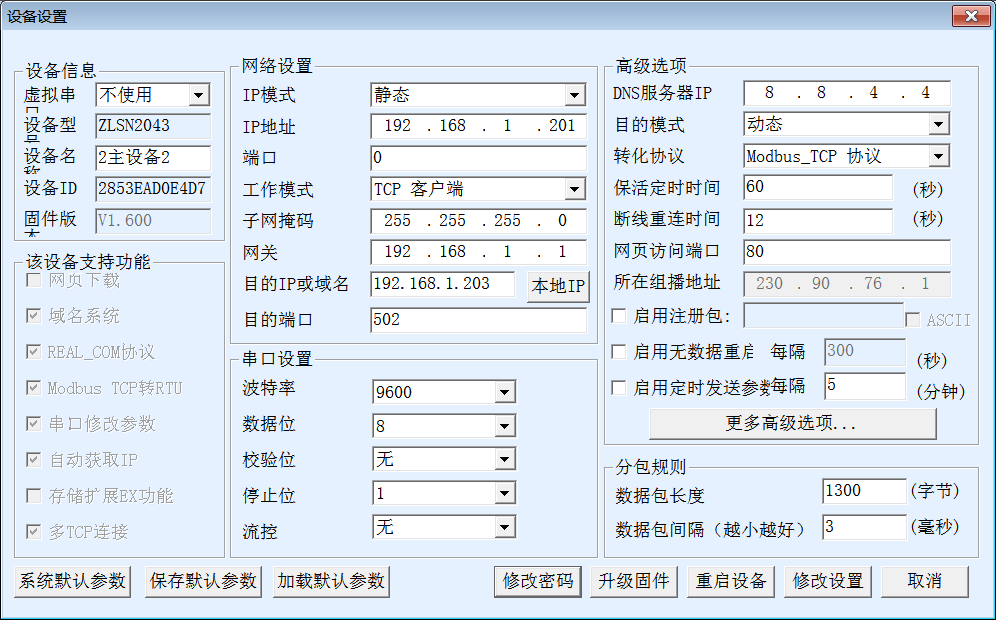

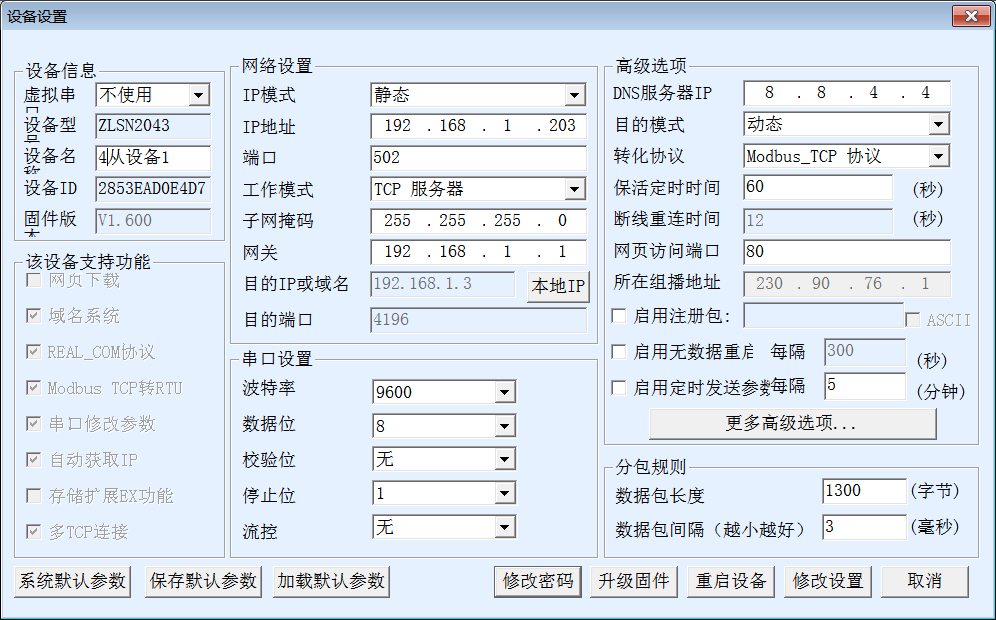

这样,可以使用上海卓岚多串口服务器ZLAN5443D,四通道串口转多串口服务器解决这个问题。第四通道接原始从站设备,工作模式为TCP服务器模式,如图 3-2。第一通道接原始主站设备工作模式为TCP客户端模式,如图 3-3。第二通道接扩展的RS485接口,扩展的接口给平台网关使用。
4.结论
上海卓岚多串口服务器可以解决大多数485多主机通讯,通讯协议设备接口的扩展,这也是基于上海卓岚多串口服务器支持的多TCP连接通讯和网络多主机功能。另外,针对部分通讯接口为RS232/RS422串口,但是底层通讯协议为半双工通讯协议的接口也能扩展。如果,触摸屏与PLC之前的通讯,大多数是这种方式,如有更多特殊情况,可以随时咨询上海卓岚技术。
